Genel Bakış
Tek Nozullu LNG Dispenseri, sıvılaştırılmış doğal gazı istasyon depolama varlıklarından doğrudan ağır- ticari araçlara aktarmak için tasarlanmış özel bir kriyojenik yakıt doldurma ünitesidir.
Teknik Özellikler
|
Öğe |
Şartname |
|
Kütle Akış Aralığı |
5 – 80 kg/dak sürekli |
|
Maksimum Çalışma Basıncı |
24,0 bar (2,4 MPa) |
|
Ölçüm Doğruluğu |
±%1,5 tam aralık |
|
Kriyojenik Sıcaklık |
-196 dereceye kadar |
|
Güç Kaynağı |
24V DC + 110/220V AC ısıtıcılar |
|
Ekran Çözünürlüğü |
0,01 kg / 2 ondalık fiyatlandırma |
Ürün Özellikleri
|
Kategori |
Şartname |
|
Tehlikeli Alan Derecelendirmesi |
ATEX Bölge 1 ve Bölge 2 |
|
MID Uyumluluğu |
Sınıf 1.5 (AB Direktifi 2014/32/AB) |
|
NTEP Uyumluluğu |
NIST El Kitabı 44 uyumlu |
|
Elektrik Güvenliği |
İçsel güvenlik bariyerleri (Zener izolasyonu) |
|
Sıcaklık Sınıfı |
T4 (<135°C surface limit) |
|
Muhafaza Koruması |
IP65 paslanmaz çelik bağlantı kutusu |
|
Kalibrasyon Sızdırmazlığı |
Fiziksel tel mühür + dijital günlükler |
|
Dokümantasyon Paketi |
AB DoC + ATEX Tip Sertifikası birim başına |
Hedef Uygulamalar ve Entegrasyon
Ticari Koridor İstasyonları
Yüksek-iş hacmine sahip Sınıf 8 kamyon yakıt ikmali, oturumlar arası hat kaynamasını-arka-geri-işlemler sırasında kurtarma gecikmelerini ortadan kaldırır.
Özel Lojistik Merkezleri
Planlanmış 24 saatlik bölgesel lojistik rota dönüşleriyle eşleşen filoyu yüksek-sıklıkla-dönüş{-destekleme.
Bunker Besleyicileri
100 kg/dak'ya kadar kriyojenik sıvı aktarım hızlarını destekleyen kara içi gemi ihale yakıt ikmali.

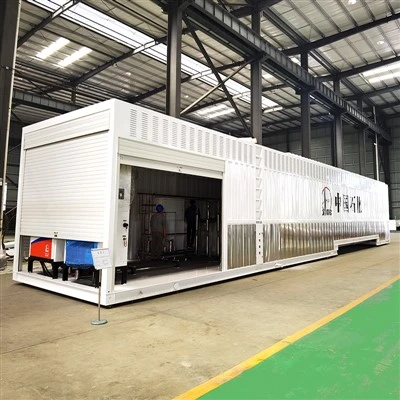

Mobil Yakıt İkmal Skidleri
Standart ISO konteynerli geçici veya römorka monteli{0}LNG istasyonları için uyarlanmış yapısal şasi yapılandırmaları.
Endüstriyel Üretim Yetenekleri
Yıllık Çıkış Kapasitesi:Takvim yılı başına 350 sertifikalı dispenser ünitesinden oluşan yerleşik bir üretim hacmi sağlayan özel montaj altyapısı.
Kaynak ve NDT Standartları:AWS D1.1 ve EN ISO 9606-1 sertifikalı teknisyenler tarafından yürütülen{0}basınç tutma kaynakları, birincil kriyojenik hatlarda %100 radyografik testlerle (X-ışını) doğrulanmıştır.
Helyum Sızıntısı Tespiti:Kaçak emisyonları ortadan kaldırmak için dahili boru düzeneklerinde 1 × 10⁻⁶ mbar·L/s'ye kadar vakumlu kütle spektrometre testi.
Fabrika Ayak İzi:ASTM G93'e uygun, kriyojenik servis temizliği ve yağdan arındırma için ISO Sınıf 7 temiz odalarını kullanan 12.000 m²'lik tesis.
Fabrika Kabul Testi (FAT)
Basınç ve Termal Şok Testi
Termal stres altında yapısal büzülme toleranslarını doğrulamak için 1,5x MAWP'de (36,0 bar) ve sıvı nitrojen ön-soğutmada (-196 derece) hidrostatik manifold testi.
Elektrik ve Döngü Simülasyonu
İşlem döngülerinin, hata kodu tetikleyicilerinin, ESD kapatma dizilerinin ve yalıtım direnci testlerinin dijital olarak doğrulanması.
Kalibrasyon Doğrulaması
OIML R117 / MID Sınıf 1.5 gözetim transfer standartlarıyla uyumluluk sağlayan, gravimetrik ana referans terazilerine karşı çok-noktalı akış kalibrasyonu.
İzlenebilirlik Dokümantasyonu
Tork günlükleri, kaynak haritaları, NDT raporları ve sensör kalibrasyon sertifikalarını içeren kapsamlı FAT veri paketi teslimi.
Yaşam Döngüsü Desteği ve Yedek Parçalar
Doğrulanmış MTBF:Standartlaştırılmış çalışma koşulları altında temel kontrol bileşenleri için Arızalar Arasındaki Ortalama Süre 45.000 çalışma saatidir.
Garantili Yedek Kullanılabilirlik:Bölgesel lojistik merkezi stoklarıyla desteklenen 10 yıllık OEM yedek parça bulunabilirliği.
Gönderilen Bileşen Kitleri:Yedek contaları, filtreleri ve sigortaları içeren İlk-Hat Bakım Kitleri ilk ekipman teslimatına dahildir.
Yanıt Aralıkları ve Bakımlar:24 ay veya 50.000 döngü aralıklarla planlanan ana valf contası değiştirmeleriyle 24 saat içinde 3. Kademe mühendislik uzaktan arıza teşhisi.
SSS
S: Şu anda bu dağıtıcıyı gerçek projelerde çalıştıran kaç LNG istasyonu var?
C: Dağıtıcı, Güneydoğu Asya, Orta Doğu ve Doğu Avrupa'da 40'tan fazla aktif LNG yakıt ikmal sahasında konuşlandırılmıştır. En büyük tek-sahalı kurulum, 3 yıl boyunca yaklaşık 180.000 yakıt doldurma döngüsüyle çalışmaktadır.
S: MID ve ATEX sertifikaları satın almadan önce bağımsız olarak doğrulanabilir mi?
C: Evet, her ünite, AB Uygunluk Beyanı'nda listelenen benzersiz bir MID Sınıf 1.5 uyumluluk referansını içerir. ATEX sertifikası, düzenleyen onaylanmış kuruluşta kayıtlıdır ve resmi sertifika veri tabanında çapraz-kontrol edilebilir.
S: ±%1,5 doğruluk 5 kg/dak gibi düşük akış hızlarında geçerli midir?
C: Doğruluk, çok noktalı gravimetrik kalibrasyon kullanılarak 5 ila 80 kg/dakika aralığının tamamında doğrulanır. 8 kg/dak'nın altındaki sürekli akışlarda, titreşim etkilerinden dolayı ölçüm farkı biraz artabilir ancak sertifikalı ±%1,5 zarf içinde kalır.
S: Sistemin gerçek 10 yıllık bakım maliyeti nedir?
C: Tipik depo kullanımında 10 yıllık yaşam döngüsü boyunca bakım maliyeti, başlangıç ekipman değerinin ortalama %35 ila %50'si kadardır. Başlıca maliyet etkenleri arasında her 24 ayda bir valf contasının değiştirilmesi ve 5. yıl civarında kriyojenik hortumun değiştirilmesi yer alır.
S: Dispenser aşırı sıcak çöl ortamlarında nasıl performans gösteriyor?
C: Sistem -196 derecelik iç kriyojenik koşullar ile +55 dereceye kadar ortam sıcaklığı arasında güvenilir bir şekilde çalışır. 500 termal döngüye eşdeğer saha simülasyonları yapısal stabiliteyi ve sızdırmazlık bütünlüğünü doğrular.
S: Hortumların ve kapatma vanalarının servis ömrü nedir?
C: Kriyojenik hortumlar, yaklaşık 50.000 yakıt doldurma döngüsü için derecelendirilmiştir; bu, orta dereceli depo kullanımında yaklaşık 11 yıla eşdeğerdir. Kapatma vanaları 100.000'e kadar çalıştırma döngüsü için tasarlanmıştır.
S: Tek bir püskürtme ucu-yüksek verimli depo işlemlerini gerçekleştirebilir mi?
C: Tek bir nozul, standart kamyon yakıt doldurma koşulları altında 12 saatlik vardiya başına yaklaşık 120-150 yakıt doldurma döngüsünü destekler.
S: Sipariş verdikten sonra gerçek teslimat süresi nedir?
C: Standart konfigürasyonlar, sipariş onaylandıktan ve yatırıldıktan sonra 10 ila 14 hafta içinde teslim edilir. Özel kızak veya arayüz değişiklikleri teslimatı 4 ila 6 hafta daha uzatır.
S: Alıcılar FAT ve üçüncü-taraf denetimlerine tanık olabilir mi?
C: Evet, FAT şahitli basınç testini, helyum kaçağı tespitini ve akış kalibrasyonu kontrol noktalarını içerir. Alıcılar, tam veri kaydıyla canlı video aracılığıyla uzaktan katılabilirler. TÜV veya SGS gibi-üçüncü taraf denetçiler önceden planlama yaparak hazır bulunabilir.
Popüler Etiketler: tek nozullu LNG dağıtıcısı, Çin tek nozullu LNG dağıtıcısı üreticileri
Parametre Verileri
|
Parametre |
|
|
Çalışma ortamı |
LNG(Sıvılaştırılmış doğal gaz) |
|
Aralık veya akış |
3~80kg/dak |
|
Ölçüm doğruluğu |
±1.0% |
|
Çalışma basıncı |
1.6Mpa |
|
Ortam sıcaklığı |
-40 derece -+55 derece |
|
Boru hattı sıcaklığı |
-196 derece -+55 derece |
|
Ortam Nemi |
%95'ten az veya buna eşit |
|
Ortam Atmosferi |
86~110Kpa |
|
Ölçü birimi |
Kg,L,Nm3 |
|
Minimum indeksleme değeri |
0.01 |
|
Tek sayaç Aralığı |
0~9999.99 |
|
Sayaç aralığını topla |
99999999.99 |
|
Yakıt doldurma hortumu |
1 inç paslanmaz çelik esnek hortum (4m/6m) |
|
Gaz fazı geri kazanım hortumu |
1/2 inç paslanmaz çelik esnek hortum (4m/6m) |
|
Yakıt ikmali nozulu |
LNG dağıtıcı için 1 inç özel kullanım |
|
Gaz fazı boru bağlantısı |
1/2 inç hızlı bağlantı |
|
Çalışma güç kaynağı |
220V±15%50Hz±1HZ |
|
Patlamaya-geçirmez derece |
IECEX,ATEX,CE |
|
Nominal güç |
200W |
